FRP的吸水性和耐水性是兩個(gè)不同概念。
(一)吸水。是物理過(guò)程，吸水后FRP增重，直至飽和，這個(gè)過(guò)程是逆的，即浸水時(shí)重量增加，強(qiáng)度下降，離水干燥后，又得到回升。如618#環(huán)氧FRP，在水中煮36h，彎曲強(qiáng)度僅保留48%，自燃干燥半年后，強(qiáng)度可恢復(fù)到原來(lái)的86%;玻璃布經(jīng)熱處理的307#聚酯FRP，在25~30℃水中泡190天，彎曲強(qiáng)度僅保留45%，離水干燥190天后，強(qiáng)度可恢復(fù)到原始的80%。制品，在水中的強(qiáng)度變化都有自己一定的保留率。

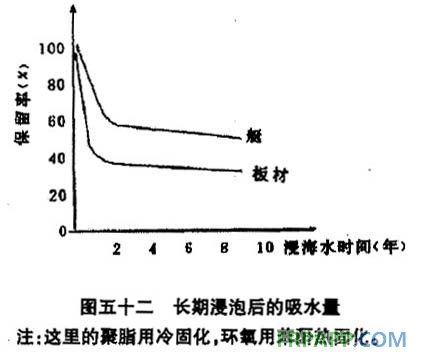

下面對(duì)圖五十一和圖五十二進(jìn)行分析：
（1）初期，吸水增量很快，而后飽和，當(dāng)出現(xiàn)重量下降時(shí)（曲線拐點(diǎn)）說(shuō)明此時(shí)FRP中樹脂大分子開始被降解，溶質(zhì)被萃取出來(lái)，對(duì)聚酯FRP來(lái)說(shuō)是十分明顯的。圖五十二中的聚酯FRP因?yàn)槎际抢涔袒?，故失重較大，纖維同時(shí)也被侵蝕，故重量下降很大。
總的說(shuō)，聚酯FRP浸泡前期力學(xué)性能迅速下降；約經(jīng)2年可達(dá)到中期（平衡期），這一時(shí)期可長(zhǎng)達(dá)10 - 20年，此時(shí)變化緩慢、達(dá)到濕態(tài)極限值；后期才是破壞期。
(2)環(huán)氧澆鑄體的吸水性比聚酯澆鑄體小，對(duì)同一種樹脂而言，其澆鑄體又比其FRP吸水性小，這是因?yàn)?a href="http://www.29592.cn/sell/list.php?catid=2947" target="_blank">玻璃纖維作了水的“向?qū)?rdquo;，水從纖維和樹酯的界面或毛細(xì)孔浸入。所以，如果要用FRP制品來(lái)盛液態(tài)介質(zhì)（包括水）時(shí)，需要采取下列措施：
(a) FRP的含膠量要大；
(b)表面要有富樹脂層，最好有膠衣層；
(c)樹脂對(duì)纖維要充分浸潤(rùn)；
(d)纖維表面要經(jīng)過(guò)化學(xué)處理；
(e)定期涂刷油漆，是保護(hù)FRP的重要手段（如醇酸漆等）；
(3)環(huán)氧FRP的吸水性，比聚酯FRP小。這就說(shuō)明在制造FRP盛水（或其它介質(zhì)）容器時(shí)，需要選擇適應(yīng)的樹脂。樹脂的親水基團(tuán)少、結(jié)構(gòu)緊密、交鏈密度大，都可降低吸水量。

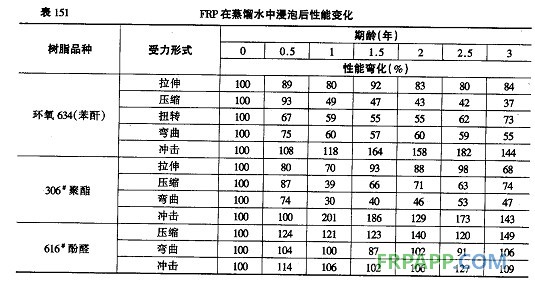

FRP在蒸餾水中浸泡三年的情況見表151。
表151分析：
(1)FRP在蒸餾水中浸泡三年情況是：
a)加壓成型的酚醛FRP，力學(xué)性能（除沖擊外）沒(méi)有明顯下降；
b)環(huán)氧下降20 - 40%；
c)聚酯下降40 - 60%；
(2)從受力形式來(lái)看：
a)壓縮強(qiáng)度下降最大；
b)彎曲、拉伸下降?。?/div>
c)沖擊有時(shí)還上升，這與工作艇在海水中的表現(xiàn)類似。
還有種試驗(yàn)，用306。聚酯FRP板材，分別在長(zhǎng)江、珠江、黃浦江、勃海、東海以及蒸餾水中經(jīng)過(guò)三年自然老化。對(duì)彎曲強(qiáng)度的影響仍然類似圖五十一那樣。
FRP在海水中表面仍有海生物寄生，海蠣子最多，次為海螺、水草、靜置時(shí)更易產(chǎn)生。
魯ICP備2021047099號(hào)
