公布日：2020.05.22



申請（專利權）人：寶雞雍州玻璃纖維制品有限責任公司



發明人：徐曉利

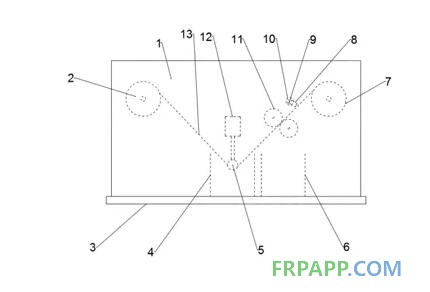

摘要：本實用新型公開了一種玻璃纖維布用浸潤劑涂覆裝置，涉及玻璃纖維布制備技術領域，本實用新型包括底座，底座上豎直設有一對支撐板，兩個支撐板轉動連接有用于放置玻璃纖維布的出料輥和收料輥，支撐板上設有驅動收料輥的驅動機構A，底座上從出料輥到收料輥方向依次設有用于放置浸潤劑的儲料槽和收集槽，儲料槽內設有和出料輥平行的圓筒，儲料槽內豎直設有一對滑槽，圓筒兩端設有和滑槽相配合的滑塊，支撐板上設有驅動圓筒的升降機構，收集槽上方設有一對轉動連接在兩個支撐板之間的壓料輥，兩個壓料輥高于圓筒，支撐板上設有驅動壓料輥同向轉動的驅動機構B；本實用新型具有結構簡單，便于玻璃纖維布均勻和充分涂覆的優點。
