在環(huán)氧樹脂的結(jié)構(gòu)中存在著極性基團（羥基和醚鍵）使環(huán)氧分子和接觸界面之間有較強的引力，因此，在環(huán)氧FRP成形時，選擇適當?shù)拿撃┦潜仨毜摹＿@里介紹的對環(huán)氧樹脂脫模劑的分析和選用的規(guī)律也適用于聚酯等FRP成型。理想的脫模劑應具備下列條件：

      (1)粘結(jié)力極小，一般應小于O.OIMPa。

      (2)成膜均勻、光滑、密實、使制品分離后能獲得光滑表面。

      (3)與接觸材料不起化學反應，無腐蝕、不溶解、不污染、易去除。

      (4)容易從模面上除去，不污染接觸面（上面是產(chǎn)品，下面是模具面）。

      (5)無毒、或低毒、刺激性氣味小。

      (6)配制簡單，使用方便，形成固體膜的敞干時間要短。

      (7)成本低貨源充足。

       實際上，一種脫模劑要全部滿足上述條件是困難的，應當首先保證制品質(zhì)量，兼顧其它。根據(jù)極性理論，只有極性相近的材料，才能相互間很好地粘合。樹脂都是極性材料，因此，只有非極性或極性很弱的材料，才悲作為FRP的脫模劑。

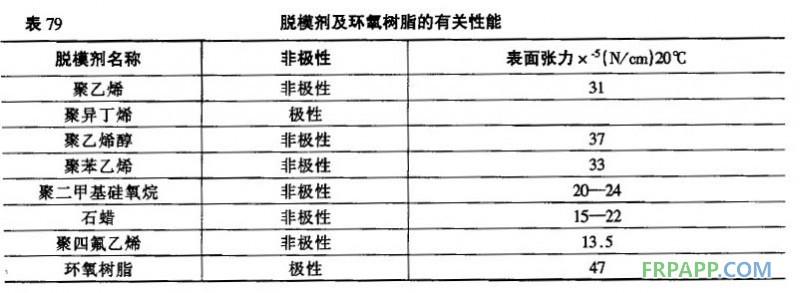

根據(jù)浸潤理論，表面張力大的物質(zhì)不能浸潤表面張力小的物質(zhì)。從表79中看出，環(huán)氧的表面張力比所有脫模劑的表面張力都要大，所以都不能浸潤。
