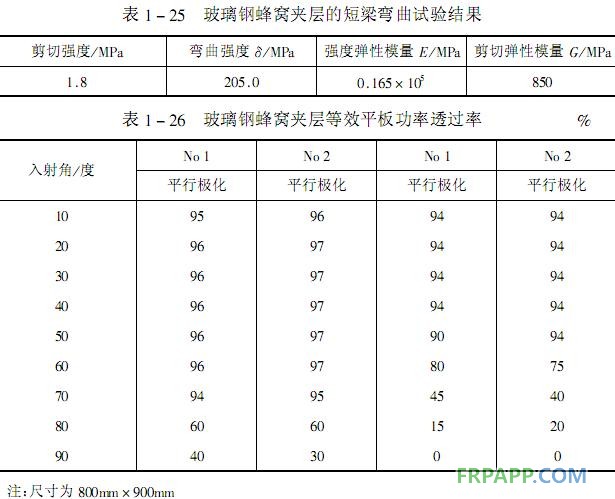

蜂窩芯子與蒙皮需要用膠粘劑粘接成一個整體，蜂窩夾層結(jié)構的強度除了與蜂窩芯子與蒙皮分別具有的強度有關以外，還與膠粘劑的強度分不開有些產(chǎn)品，由于膠接強度不高，不能充分發(fā)揮夾層結(jié)構應有的特性。為此，對市售的膠粘劑直接進行了夾層結(jié)構的膠接試驗。試驗結(jié)果表明：其中E-4,201,202,203,JSF-2（酚醛縮丁醛）等膠粘劑由于膠接工藝不易掌握，膠接強度不高，有的膠層有大量的氣泡，有的膠層較脆，有的膠層發(fā)粘，均不適用。J-3膠（酚醛丁腈）在金屬蜂窩上使用比較成熟，但用于酚醛玻璃鋼蜂窩芯子與DAP 玻璃鋼蒙皮的膠接時，會發(fā)生阻聚現(xiàn)象，使膠層及蜂窩芯子發(fā)軟，強度很低。而用“自力-2膠 環(huán)氧丁腈”膠粘劑時的工藝性能比較穩(wěn)定，強度較高。例如采用邊長4mm 的蜂窩芯子膠成的DAP 玻璃鋼蜂窩夾層結(jié)構的平拉強度一般都能穩(wěn)定在2.0-2.5MPa 左右。短梁彎曲試驗結(jié)果與功率透過率也能達到較好的水平（如表1-25、表1-26 ）。
