（二）蜂窩芯子的選擇

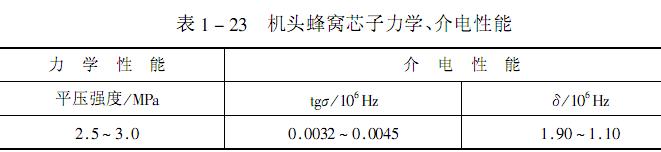

機頭罩蜂窩芯子采用0.1mm厚的無堿平紋布制邊長為4mm 的六邊形蜂窩?？紤]到強度及蜂窩拼接方便選用FO1-6清漆作為蜂窩浸漬材料。蜂窩的含膠量控制在50% 左右，經170-180℃ 烘3h 后的強度及介電性能（表1-23）符合產品的要求。
地面雷達罩蜂窩芯子一般采用0.2mm 厚的無堿平紋玻璃布，用V-601聚醋酸乙稀酯或環(huán)氧樹脂膠粘劑制成六邊形蜂窩，蜂窩芯子高度控制比計算高1-1.5mm。

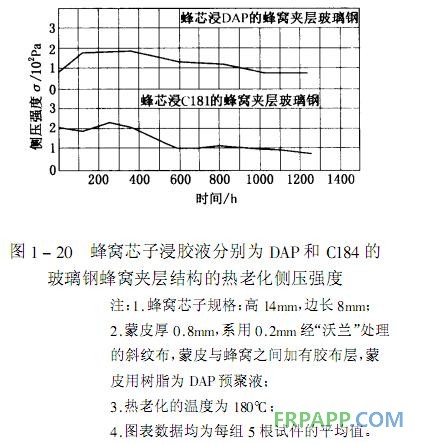

蜂窩的浸膠液使用DAP 聚合體丙酮溶液、C184 聚酯樹脂丙酮溶液均能滿足性能要求，但從力學性能角度來看，C-184聚酯樹脂丙酮溶液浸液尚優(yōu)尚優(yōu)于DAP樹脂（如表1-24 ，圖1-20 ）
魯ICP備2021047099號
