模型設計制作過程

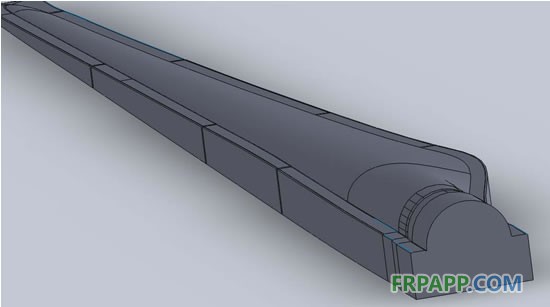

　　1、分析葉片3D模型、處理，包括分模線確定、分模面設計、合?？p設計等
　　2、模型分段設計，根據目前常見的龍門銑床尺寸及工廠實際情況確定分段長度。

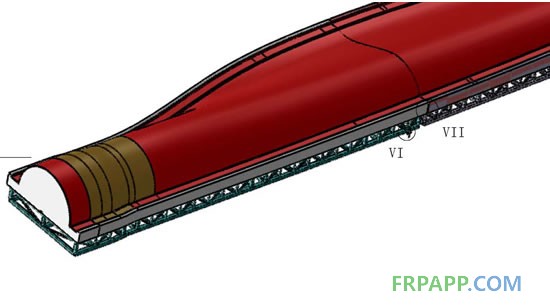

　　3、模型基礎設計，包括鋼架、EPS泡沫外形設計等

鋼架設計：模具鋼架結構無論在平面或空間都應該是靜定的。我們可以使用以下公式證明滿足鋼架靜定的條件。
　　理論上我們會避免過定義，這樣在滿足結構強度的前提下既會減少零件數量又會降低鋼架整體重量。同時應避免十字梁結構引起的超靜定問題。
　　鋼架強度、變形等的校核，包括安裝、起吊，運輸工況
　　4、對模型加固
　　5、模型截面
　　6、對模型進行組裝、固定

7、對模型進行連接
　　8、對模型表面進行真空度檢查等
