惠柏新材料科技（上海）股份有限公司近期推出LTC-6010系列碳纖維真空灌注環(huán)氧樹脂，該樹脂可應用于風力發(fā)電葉片、船舶游艇、汽車車體等各個部件的制造。

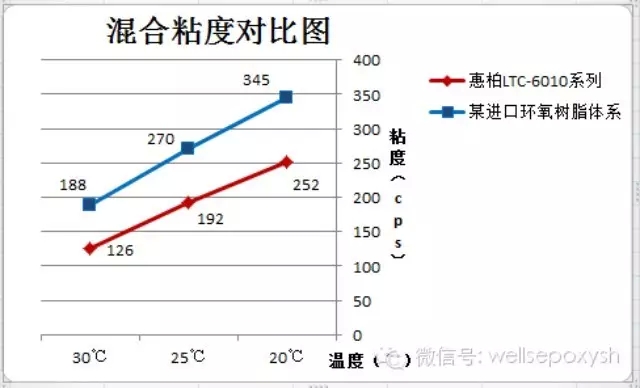

      惠柏LTC-6010系列環(huán)氧樹脂具備很高的流動性（25℃條件下的混合粘度低于200cps），并對葉片用增強纖維有很好的浸潤性，尤其對于大葉片的大厚度部位可實現(xiàn)良好的浸漬與快速的充模，工藝試驗證明對于66層較難浸漬的300g/m2單軸碳纖維布（面積為500mm×500mm，厚度在20mm以上），真空灌注工藝下惠柏LTC-6010系列環(huán)氧樹脂可在1小時內完成充模，且浸漬質量良好，而采用其他樹脂體系，需2小時或2小時以上才能完成充模，或不能完成充模。樹脂優(yōu)良的工藝性使得葉片的生產難度降低，生產時間縮短，并且保證了葉片的成型質量和性能穩(wěn)定性。

      惠柏LTC-6010系列環(huán)氧樹脂與國產和進口玻璃纖維、碳纖維等都有很好的匹配性，能夠充分發(fā)揮纖維性能，同樣條件下力學性能明顯優(yōu)于國內外其它環(huán)氧樹脂體系，復合材料機械性能優(yōu)異。

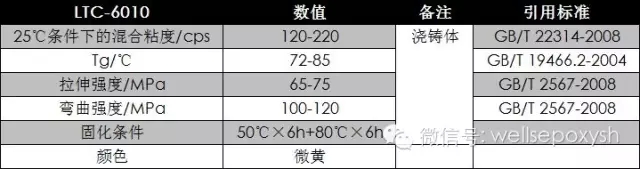

      惠柏LTC-6010系列環(huán)氧樹脂與現(xiàn)有國內外生產工藝相匹配，同時固化溫度低、固化時間短，根據不同固化劑的選擇，適用期在1h到4h之間，可滿足不同生產的要求，且樹脂耐熱性較好，能夠大大提高產品的生產效率，減少了工時和能耗并且可有效地延長模具的使用壽命，明顯降低產品的生產成本。

      惠柏具有完善的環(huán)氧樹脂自動化生產設備和完備的廠房條件，嚴格按照ISO-9001質量管理體系全程控制生產，所生產的高性能環(huán)氧樹脂體系質量穩(wěn)定可靠，截止2014年12月31日，惠柏環(huán)氧樹脂總計銷售近50000噸，應用歷史超過5年，應用惠柏環(huán)氧樹脂的風力發(fā)電機組近7000臺。
